Rorhschellen Übersicht Lochabstände
Rorhschellen Übersicht Lochabstände Rohrschelle Rohrschelle Rohrschelle Benutzung mit Schild, Schrauben und Muttern Rohrschelle Rohrschelle Rohrschelle
Verkehrsschilder

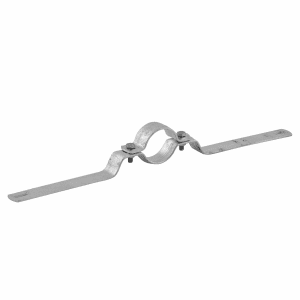

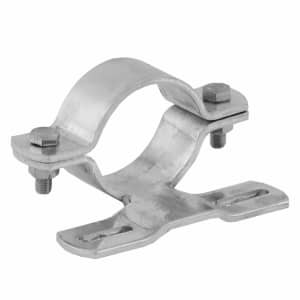

Rohrschelle

Standardbefestigung für Schilder und Verkehrszeichen

5 % Sale
22 Varianten
Made in Germany Topseller
  • Material: Stahl ( feuer verzinkt ) oder Aluminium
  • Durchmesser: 42, 48, 60,3, 76,1 oder 108 mm

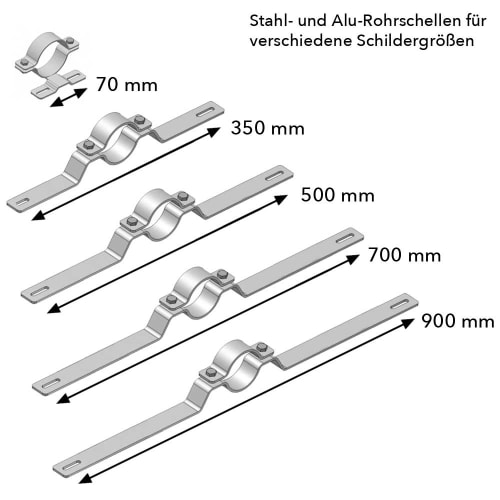

  • Lochabstand: 70, 350, 500, 700 oder 900 mm
  • zur Befestigung von einem Flachform -Schild an Rohrpfosten
  • nach IVZ-Norm

Bestellhinweis: Die Lieferung erfolgt ohne Schrauben zur Schildmontage. Bitte bestellen Sie pro Schelle bei Bedarf zwei M6 Schrauben separat dazu.

1-3 Werktage Lieferzeit
Produktvariante wählen Beschreibung Downloads Zubehör
ab 4,50 €
ab 4,28 € exkl. MwSt.
Variante & Menge wählen
Für die Artikelnummer, Preise & Lieferzeiten klicken Sie bitte alle Wunscheigenschaften an
Beschreibung
Rohrschellen nach IVZ-Norm sind zugelassen, um Flachform -Verkehrsschilder bzw. einfache Verkehrszeichen in öffentlichem Straßenland und andere typische Beschilderung in Unternehmen an einem Rohrpfosten zu befestigen. Diese einfache und sehr gängige Form der Schilderbefestigung ist die optimale Variante, wenn es schnell und günstig gehen soll.

Die richtige Rohrschelle wählen:

Die Rohrschelle muss entsprechend der Größe der Rohrpfosten gewählt werden. Hat der Pfosten einen Durchmesser von 60,3 mm muss auch die Rohrschelle einen Durchmesser von 60,3 mm haben, für einen Pfosten von 76,1 mm Durchmesser entsprechend eine Rohrschelle mit dem selbigen. Nur so ist garantiert, dass die Rohrschellen dauerhaft sicher sitzen.

Bestellhinweis: Bei diesem Produkt handelt es sich um Industrieware. Es kann Kleinstflächen von Flugrost oder leichte Einkerbungen aufweisen. Dies stellt keinen Qualitätsmangel dar und beeinträchtigt in keinster Weise die Funktionalität des Produktes.

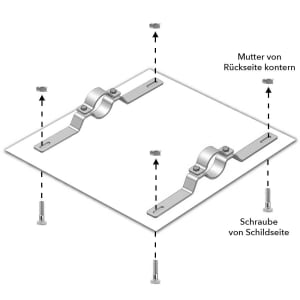

Montage mit Schildern:

Die Rohrschellen müssen vor Montage an den Pfosten zunächst auf das Schild montiert werden. Dazu wird auf bedruckten Schildseite vorsichtig die Rohrschelle angehalten und die gewünschte Bohrstelle markiert. Durch das Anhalten auf der Schildseite sieht man, ob eventuell wichtige Details des Drucks für die Bohrung im Weg sind. Dann wird vorsichtig mit einem zur Schraubendicke passendem Bohrer von der bedruckten Seite durch das Schild gebohrt. Es ist wichtig, dass niemals von der Rückseite gebohrt wird, da durch das Bohren zu entgratende Späne entstehen. Sind die Löcher passend zur Rohrschelle gesetzt, werden von der Bildseite die Schrauben erst durch das Schild, dann durch die Rohrschelle gesteckt und dann mit der Mutter gekontert und festgezogen. Erst jetzt wird das Schild mit der fest verbundenen Rohrschelle an den Rohrpfosten montiert.

Hier noch einmal als Kurzanleitung:

  • Schritt 1: Vorsichtiges Anhalten der Rohrschelle an das zu montierende Schild
  • Schritt 2: Markieren der gewünschten Bohrstelle auf der bedruckten Seite
  • Schritt 3: Loch von der bedruckten Seite aus Bohren und Rückseite entgraten
  • Schritt 4: Durchstecken der Schraube durch die Vorderseite des Schildes und die dahinter liegende Rohrschelle
  • Schritt 5: Mit der Mutter kontern und diese festziehen
  • Schritt 6: Befestigen der Rohrschelle am Rohrpfosten
Bestellhinweis: Die Lieferung erfolgt ohne Schrauben zur Schildmontage. Bitte bestellen Sie pro Schelle bei Bedarf zwei M6 Schrauben separat dazu.

Downloads

Zubehör

Sechskantschraube + Mutter + Unterlegscheibe im Set für Schilderbefestigung
Sechskantschraube + Mutter + Unterlegscheibe im Set für Schilderbefestigung 10er oder 100er Komplettsatz | M6 x16 für Schild mit Schelle | M8 x 30 für Schelle mit Rohr
4 Varianten
Made in Germany
  • Material: Edelstahl A2
  • Größe: M6 x16 (für Schilder an Schelle)
  • Größe: M8 x 30 (Für Schelle an Rohr)
  • DIN Nummer: 933
  • VPE: 10 oder 100 Stück als Komplettsatz, inkl. Mutter und Unterlegscheibe
ab 2,90 € exkl. MwSt.
