Dreieck 500 mm Sammelplatz-Schild mit Pfosten | 3500 mm Komplett-Set zum Einbetonieren

Dieses Sammelplatz Schild mit Rohrpfosten Komplettset beinhaltet alle Produkte um einen Sammelplatz in Dreieeckskombination zu 3 Seiten einzurichten und besteht aus insgesamt 21 Einzelteilen. Der 3500 mm Rohrpfosten des Sammelstellenschilder-Sets wird mittels Bodenhülse 0,5 m in den Boden einbetoniert. Von den 3 herausragenden Metern des Rohrpfostens werden weitere 0,5 Meter der Länge für die 3 Sammelstellenschilder benötigt, die mit den Dreieckschellen zu 3 Seiten sichtbar angebracht werden. Die Bodenfreiheit von der Schildunterkante bis zum Boden beträgt 2,5 Meter.

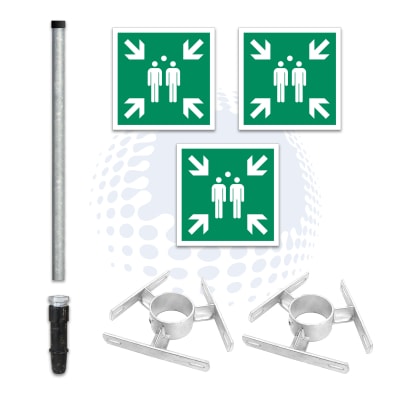

Sammelplatz-Schild mit Rohrpfosten - Was ist im Lieferumfang enthalten?

3 x Schilder Sammelplatz / Sammelstelle:

• Material: 2 mm Aluminium
• Größe: 500 x 500 mm
• Norm: ISO 7010

Jedes der 3 Sammelstellenschilder aus 2 mm Aluminium hat ein Format von 500 x 500 mm, ist passend für die Dreiecksschelle, UV- und witterungsbeständig.

2 x Dreieckschellen für Sammelplatzschilder mit Befestigungsmaterial:

• 2 Rohrschellen (zur Bildung einer Dreieckskombination)
• 4 Sechskantschrauben M10x35, A2-70, ISO 4017
• 4 Sechskantmuttern M10, A2-70, ISO 4032
• 4 Unterlegscheiben Form A für M10, A2-70, ISO 7089

1 x Rohrpfosten nach IVZ-Norm :

• 3500 mm Länge
• Durchmesser von 60,3 mm
• feuer verzinkt er Stahl
• 2 mm starke Wandung
• sehr stabil und langlebig
• eignen sich hervorragend zur Aufstellung von Verkehrsschildern und Sicherheitspiegeln

Unsere Rohrpfosten erfüllen die IVZ Norm und dürfen in öffentlichen Bereichen aufgestellt werden. Durch die IVZ-Norm gehen Sie sicher, dass Sie höchste Qualität erwerben. Der langlebige Qualitätsstahl widersteht dauerhaft den Witterungseinflüsse.


1 x Guss-Bodenhülse zum Einbetonieren:

• Material: Grauguß
• Länge: 500 mm
• 1 x Klemmring und 1 x Gewindering
• für den Rohrpfosten mit 60 mm Durchmesser



Wie erfolgt die Montage der Sammelplatz-Schilder mit Rohrpfosten?

Diese Guss-Bodenhülse wird mit dem lagenweise verdichtetem Stampfbeton fest in den Boden eingebracht. Der 3,5 lange Rohrpfosten wird einen halben Meter in der Guss-Bodenhülse versenkt. Der Grundkörper der Guss-Bodenhülse (im Shop auch einzeln als Ersatzteil 1/3 bestellbar) besteht aus feuerverzinktem Stahl und wird inklusive Klemmring (im Shop als Ersatzteil 2/3 verfügbar) und Gewindering (im Shop als Ersatzteil 3/3 verfügbar). Durch die Guss-Bodenhülse kann der Pfosten temporär oder dauerhaft entfernt werden. Mithilfe dieser Rohrschellen können 3 Sammelstellenschilder oder andere Rettungszeichen mit einer jeweiligen Gesamtgröße von 500 x 500 mm als Dreieck an einen Pfosten mit Standarddurchmesser montiert werden. Die Schrauben zur Schildbefestigung an der Rohrschelle, sowie die Schilder sind nicht im Lieferumfang enthalten.
