3750 mm Rohrpfosten Komplett-Set | 60,3 mm Rohrpfosten + 2 x 70 mm Rohrschellen

Zur Schilderbefestigung bis 420 mm (Flachform / Standard)

Made in Germany

1 Variante

Einzelpreis exkl. MwSt.

104,06 €

zzgl. 19% MwSt (123,83 € inkl. MwSt.)

Lieferzeit: 1-3 Werktage

Lieferung per Spedition

Anzahl:

Angebot anfragen

Artikelnummer: set-bth-r3750-obh-rs70

Mengenrabatte	Exkl. MwSt.	Inkl. MwSt.
1 Stück	104,06 €	123,83 €

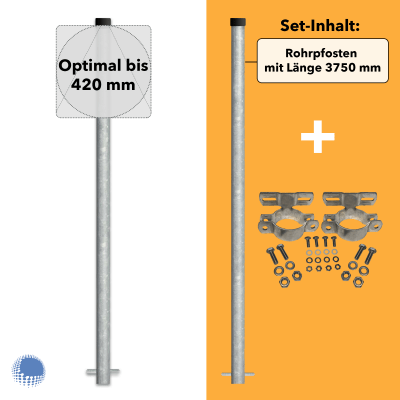

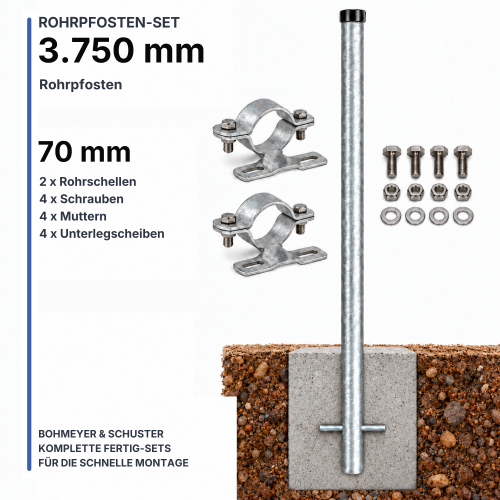

Set zur Befestigung von Verkehrsschildern / Standardschildern:

3750 mm Rohrpfosten / 60,3 mm Ø
zum Einbetonieren oder Eingraben
750 mm Eingrab- / Einbetoniertiefe
ortsfeste Aufstellung des Pfostens
2x 70 mm Rohrschellen inklusive Schrauben
4x Schrauben & Muttern für Schilder 420 mm max. je Seite
ca. 2600 mm Bodenfreiheit von Schildunterkante zum Boden

Beschreibung

Professionelles Set zur Schilderbefestigung mit Rohrpfosten und Rohrschellen für flache Schilder ohne Metallumrandungen. Der langlebige Qualitätsstahl widersteht Wind und Wetter und ist für die Aufstellung in öffentlichen Bereichen zugelassen.

Rohrpfosten in 3750 mm Länge:

nach IVZ-Norm
Durchmesser von 60,3 mm
aus feuer verzinkt em Stahl
2 mm Wandung
sehr stabil und langlebig

2 x 70 mm Rohrschellen inklusive 4 Schrauben-Komplettsätzen:

2 Stück
70 mm Lochabstand
inklusive 4 Schraubenkomplettsätzen, Edelstahl-Sechskantschrauben inkl. Muttern und Unterlegscheiben

Befestigungsset für die Anbringung eines Verkehrszeichens ( Flachform ) oder normalen Schildern an einem Rohrpfosten mithilfe von Rohrschellen.

Berechnung der Bodenfreiheit bei diesen Set:

3750 mm - 750 mm Eingrabtiefe

= 3000 mm Rohrpfosten aus dem Boden ragend

3000 mm - z.B. 400 mm Schilderhöhe

= 2600 mm Bodenfreiheit / Platz von der Schildunterkante bis zum Beginn der Bodenhülse

Rohrschellen nach IVZ-Norm sind zugelassen, um Flachform-Verkehrsschilder bzw. einfache Verkehrszeichen in öffentlichem Straßenland und andere typische Beschilderung in Unternehmen an einem Rohrpfosten zu befestigen. Diese einfache und sehr gängige Form der Schilderbefestigung ist die optimale Variante, wenn es schnell und günstig gehen soll.

Die richtige Rohrschelle wählen:

Die Rohrschelle muss entsprechend der Größe der Rohrpfosten gewählt werden. Hat der Pfosten einen Durchmesser von 60,3 mm muss auch die Rohrschelle einen Durchmesser von 60,3 mm haben, für einen Pfosten von 76,1 mm Durchmesser entsprechend eine Rohrschelle mit dem selbigen. Nur so ist garantiert, dass die Rohrschellen dauerhaft sicher sitzen.

Montage mit Schildern:

Die Rohrschellen müssen vor Montage an den Pfosten zunächst auf das Schild montiert werden. Dazu wird auf bedruckten Schildseite vorsichtig die Rohrschelle angehalten und die gewünschte Bohrstelle markiert. Durch das Anhalten auf der Schildseite sieht man, ob eventuell wichtige Details des Drucks für die Bohrung im Weg sind. Dann wird vorsichtig mit einem zur Schraubendicke passendem Bohrer von der bedruckten Seite durch das Schild gebohrt. Es ist wichtig, dass niemals von der Rückseite gebohrt wird, da durch das Bohren zu entgratende Späne entstehen. Sind die Löcher passend zur Rohrschelle gesetzt, werden von der Bildseite die Schrauben erst durch das Schild, dann durch die Rohrschelle gesteckt und dann mit der Mutter gekontert und festgezogen. Erst jetzt wird das Schild mit der fest verbundenen Rohrschelle an den Rohrpfosten montiert. Hier noch einmal als Kurzanleitung:

Schritt 1: Vorsichtiges Anhalten der Rohrschelle an das zu montierende Schild
Schritt 2: Markieren der gewünschten Bohrstelle auf der bedruckten Seite
Schritt 3: Loch von der bedruckten Seite aus Bohren und Rückseite entgraten
Schritt 4: Durchstecken der Schraube durch die Vorderseite des Schildes und die dahinter liegende Rohrschelle
Schritt 5: Mit der Mutter kontern und diese festziehen
Schritt 6: Befestigen der Rohrschelle am Rohrpfosten

Diese Sets werden zum Verschrauben von Schilder mit Rohrschellen oder von Rohrschellen mit Rohrpfosten verwendet

Verwendung:

M6 x16 = Befestigung von Flachform-Verkehrszeichen an Rohrschellen/Bandschellen
M8 x 30 = Verbinden des Vorder- und Rückteils einer Rohrschelle

Die Lieferung der Sechskantschraube erfolgt inklusive Mutter und Unterlegscheibe.

Bestellhinweis: Bei diesem Produkt handelt es sich um Industrieware. Es kann Kleinstflächen von Flugrost oder leichte Einkerbungen aufweisen. Dies stellt keinen Qualitätsmangel dar und beeinträchtigt in keinster Weise die Funktionalität des Produktes.
